第2章 网络综合布线

网络综合布线系统是现代建筑中信息传输的基础设施，它如同建筑物的神经网络，承载着数据、语音、视频等多种信号的传输任务。本章将系统介绍综合布线的概念、组成、标准、设计原则及施工要点，帮助读者建立完整的知识框架。

2.1 综合布线的概念与发展

综合布线系统（Generic Cabling System，GCS）是一种模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道。它采用标准化的语音、数据、图像等信号传输介质，通过统一的规划设计，将各类信息点与网络设备连接起来。综合布线起源于20世纪80年代，随着计算机网络的普及，传统布线方式（不同应用独立布线）暴露出重复施工、兼容性差、维护困难等问题，综合布线应运而生。目前，它已成为智能建筑不可或缺的组成部分。

2.2 综合布线的组成

根据国际标准ISO/IEC 11801和我国国家标准GB 50311-2016，综合布线系统可划分为以下七个部分（或六个子系统，取决于划分方式）：

1. 工作区子系统：由终端设备至信息插座的连线组成，包括信息插座、跳线、适配器等。工作区面积通常按5～10平方米一个信息点设计。
2. 水平子系统：从楼层配线间至工作区信息插座的线缆，常用双绞线（如超五类、六类）或光纤。水平线缆长度不应超过90米。
3. 管理子系统：位于楼层配线间，包括配线架、跳线、理线架等，用于连接水平子系统与干线子系统，并实现线路管理。

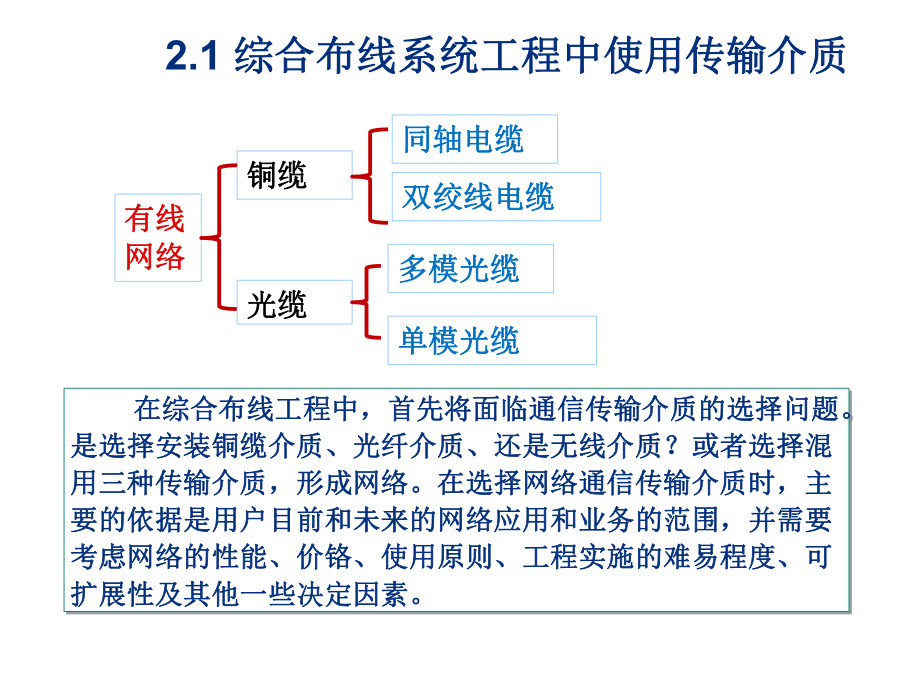

4. 干线子系统（垂直子系统）：连接楼层配线间至设备间的骨干线缆，通常采用光纤或大对数铜缆，提供楼层间的高速数据传输通道。
5. 设备间子系统：放置网络核心设备（如交换机、路由器、服务器）的场所，也是干线子系统的汇聚点，需考虑供电、散热、接地等。
6. 建筑群子系统：连接不同建筑物之间的线缆，通常采用室外光纤或铜缆，需具备防雷、防水、防鼠等防护措施。

有的标准将进线间单独列出，用于外部网络接入。

2.3 综合布线标准与规范

综合布线必须遵循相关标准，以确保兼容性和性能。主要标准包括：

• 国际标准：ISO/IEC 11801（信息技术-用户建筑群通用布线）、EN 50173（欧洲标准）、TIA/EIA-568（北美标准，现为ANSI/TIA-568）。
• 国家标准：GB 50311-2016《综合布线系统工程设计规范》、GB/T 50312-2016《综合布线系统工程验收规范》。
• 其他：GB 50174《数据中心设计规范》等。

这些标准对线缆类别（如Cat 5e、Cat 6、Cat 6a、Cat 7、Cat 8）、光纤类型（多模/单模）、连接器、测试参数（如衰减、近端串扰、回波损耗）等作了详细规定。

2.4 综合布线设计原则

设计综合布线系统应遵循以下原则：

1. 实用性：满足当前及未来一段时间内的通信需求，支持多种业务。
2. 灵活性：任意信息点均能连接不同类型的设备，方便变更。
3. 模块化：各子系统独立，便于扩容和维护。
4. 经济性：在满足性能的前提下，合理选择材料和拓扑结构，降低总成本。
5. 可靠性：采用高质量线缆和连接器件，保证长期稳定运行。
6. 可扩展性：预留冗余，便于未来升级。

2.5 综合布线施工与测试

施工过程需注意：

• 线缆敷设：避免与强电线路平行太近，防止电磁干扰；弯曲半径符合要求（双绞线通常为线径的4～8倍，光纤为10～20倍）。
• 端接：按色标（如T568A/T568B）正确打线，确保接触良好。
• 标识：每根线缆、配线架端口均应有唯一标识，便于管理。

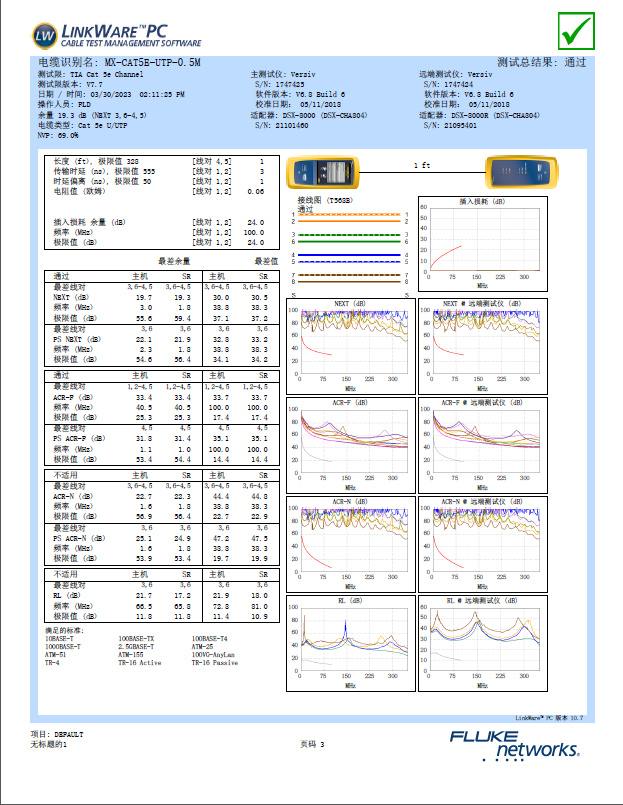

• 测试：施工完成后必须进行认证测试，包括接线图、长度、衰减、近端串扰、回波损耗等。测试仪器需定期校准。

2.6 综合布线的发展趋势

随着物联网、云计算、5G等技术的发展，综合布线正朝着高速率（40G/100G）、高密度、智能化管理（电子配线架）、光纤到桌面（FTTD）等方向演进。绿色节能和PoE（以太网供电）技术的普及，也对线缆和连接器提出了更高要求。

本章小结

网络综合布线是构建信息网络的基础工程，涉及多个子系统和严格的标准规范。掌握其组成、设计原则和施工测试方法，对于建设高效、可靠、易维护的网络环境至关重要。在实际工程中，应结合具体需求，灵活运用相关知识，确保布线系统满足长期发展需要。
