大型家电城室外综合管线图与网络综合布线设计指南

一、项目概述

大型家电城作为集零售、仓储、办公、餐饮于一体的综合性商业建筑群，其室外综合管线与网络综合布线系统是保障日常运营的基础设施。室外综合管线图负责统筹给水、排水、电力、燃气、通信等各类管线的空间布局，而网络综合布线则确保整个园区的信息传输畅通。两者需在设计与施工阶段紧密配合，避免管线冲突和重复开挖。

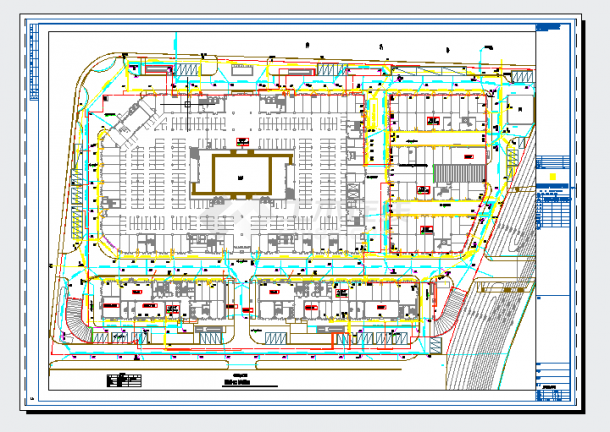

二、室外综合管线图的组成与绘制要点

2.1 主要管线类型

• 给水管线：供生活用水、消防用水，管材常采用PE管或球墨铸铁管
• 排水管线：包括雨水管和污水管，需按重力流设计坡度
• 电力管线：10kV高压进线及380V低压配电，采用电缆沟或排管敷设
• 通信管线：包括运营商光缆、有线电视、安防信号等
• 燃气管线：供餐饮区域使用，需保持安全间距
• 消防管线：消防喷淋及消火栓供水管网

2.2 绘制基本原则

1. 统一坐标系与标高：采用城市统一坐标系统，标注绝对标高和相对标高
2. 管线综合排布：遵循“小管让大管、有压让无压、软管让硬管”的原则
3. 水平与垂直间距：电力管线与通信管线平行铺设时间距不小于0.5m，交叉时不小于0.25m
4. 检查井与手孔井：在管线转折、分支、交汇处设置检修设施
5. 图例标准化：使用国家标准的管线图例，注明管径、材质、埋深

2.3 管线综合剖面图

在道路交叉口和管线密集区域，需绘制管线综合横剖面图，明确各管线在垂直方向上的层次关系。一般自上而下为：通信管线→电力管线→燃气管线→给水管线→排水管线。

三、网络综合布线系统设计

3.1 布线系统架构

大型家电城的网络综合布线采用三层架构：

• 核心层：设置于中心机房，部署核心交换机和路由器
• 汇聚层：按楼栋或功能区设置汇聚交换机，如A馆、B馆、仓储区
• 接入层：各楼层弱电间设置接入交换机，连接终端设备

3.2 室外光缆布线

室外主干采用单模光缆，从中心机房敷设至各建筑物弱电间：

• 管道敷设：利用室外通信管道，与综合管线统一规划
• 光缆规格：主干采用12芯或24芯单模光缆，支持万兆以太网
• 冗余设计：重要线路采用环形拓扑，提高可靠性

3.3 室内布线子系统

• 工作区子系统：每个商铺预留2-4个信息点，采用六类或超六类双绞线
• 水平子系统：从楼层配线架至信息插座，长度不超过90m
• 垂直子系统：采用光缆或大对数电缆连接各楼层弱电间至主配线间
• 管理子系统：配线架采用标准19英寸机柜，标签清晰
• 设备间子系统：中心机房配备UPS、精密空调、消防设施

3.4 无线网络覆盖

家电城公共区域需部署Wi-Fi覆盖，室外区域采用定向天线或室外AP，通过室外光缆回传至机房。

四、管网与布线的协调设计

4.1 路由协调

室外通信管道应与综合管线图统一规划，避免与电力管线近距离平行。通信管道宜与电力管线分侧布置，若同侧需保持不小于0.5m间距。

4.2 井位协调

通信手孔井应与电力检查井、给排水检查井错开设置，避免井盖集中影响交通和景观。

4.3 施工顺序

一般施工顺序为：地下排水管线→给水管线→电力管线→通信管线→燃气管线→道路恢复。通信管线施工需在电力管线之后，避免交叉干扰。

五、设计注意事项

1. 预留扩展：管线容量按远期需求预留30%以上余量
2. 防水防潮：室外手孔井需做防水处理，光缆接头盒密封良好
3. 标识清晰：所有管线、井盖、配线架均需唯一编号并记录在图纸中
4. 合规性：符合《综合布线系统工程设计规范》GB 50311和《城市工程管线综合规划规范》GB 50289
5. BIM技术应用：建议采用BIM进行管线综合碰撞检查，提前发现冲突

六、

大型家电城的室外综合管线图与网络综合布线系统是密不可分的整体。合理规划设计不仅能够降低施工成本，还能为后期运维提供便利。设计人员应充分协调各专业管线，确保网络布线的稳定性和扩展性，为家电城的数字化运营奠定坚实基础。
